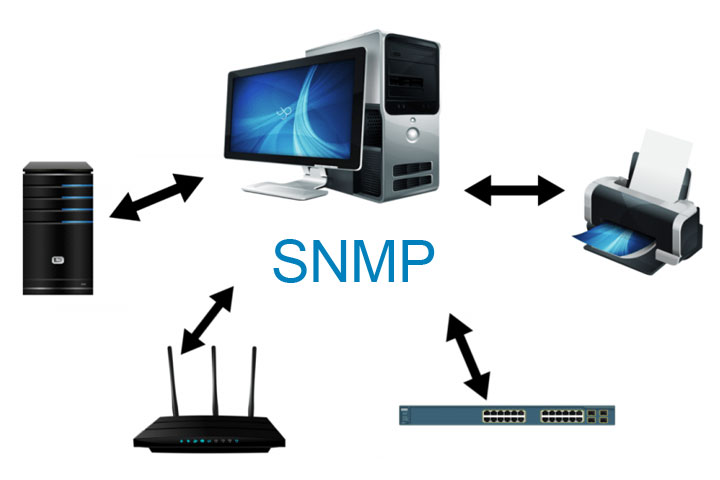

Для регулирования устройств в IP-сетях нередко применяется SNMP. Эта аббревиатура расшифровывается как Simple Network Management Protocol. По сути, это стандартизированный интернет-протокол, который помогает отследить используемые сетевые устройства: маршрутизаторы, адаптеры, коммутаторы и т. д. Основное условие, чтобы оборудование было включено через IP и использовали определенное программное обеспечение.

Разберемся, как работает протокол SNMP, из каких компонентов он состоит и какие версии используются.

Подробнее о протоколе

SNMP является протоколом прикладного уровня, который необходим для обмена информацией между несколькими сетевыми машинами. Это не просто приложение, а свод используемых правил, который является частью модели TCP/IP. Протокол контролируется и управляется IETF.

При помощи протокола сисадмин может выполнять мониторинг сети, чтобы оценить ее производительность и изменить конфигурацию устройств. Поэтому SNMP стал довольно распространен и его применяют в сетях любого типа и объема. Причем чем больше сеть, тем лучше удается использовать функционал приложения. Он позволяет не только просматривать, но и управлять сетью через единый интерфейс.

Основное преимущество протокола – наличие интерфейса с автоматическими оповещениями и другими командами. Это избавляет от необходимости ручного ввода всех команд.

Архитектура

Разобравшись в вопросе, что такое SNMP, можно перейти к рассмотрению его архитектуры. Она состоит из следующих компонентов:

сетевая станция управления (управляемая сетевым менеджером);
управляемые компоненты;
агенты.

1. Сетевая станция управления.

Подробнее поговорим о каждом элементе. Начать стоит с сетевой станции управления, или Network Management Station. Именно NMS позволяет отслеживать используемые устройства, анализировать сведения, собранные мастер-агентами, определять производительность системы и создавать графические отчеты на основе полученных данных. Встроенный менеджер используется для прямой связи с агентами протокола.

2. Агенты.

Эта группа компонентов включает в себя ряд подгрупп. Начнем с мастер-агентов, которые служат для связи сетевых менеджеров и субагентов. Они анализируют поступающие запросы и отсылают их субагентам, затем получают информацию, создают ответ и отсылают его менеджеру.

Если запрос некорректен, неверно сформулирован или информация закрыта для доступа, то мастер-агент отправляет уведомление об этом.

Другой вид агента – это субагент. Он представляет собой специальное программное обеспечение, которое поставляется вендором вместе с сетевой машиной. Субагент получает запросы от мастер-агента и потом обратно пересылает ему собранную информацию. Соответствующий субагент используется вместе с отдельным управляемым компонентом.

3. Управляемые компоненты.

Представляют собой подключенные к сети компьютеры и устройства или специальное ПО, имеющее встроенный субагент. К числу устройств могут относиться коммутаторы, маршрутизаторы и серверы, а также современные гаджеты. Что касается ПО с субагентами, то к нему относят антивирусные программы, серверы резервного копирования и т. д.

Также в качестве компонентов протокола SNMP стоит выделить MIB и OID. Первый термин обозначает базу управляющей информации, в ней содержатся сведения об оборудовании. Каждая сетевая машина имеет свою таблицу с MIB-данными, в ней – данные о состоянии картриджа (у принтеров), о поступающем трафике (у коммутатора) и т. д.

OID представляет собой идентификатор объекта. MIB снабжается своим уникальным ID, который и позволяет идентифицировать устройство. OID существует в числовом виде, по сути – это числовой аналог существующего пути к файлу.

Принципы работы

Теперь подробнее поговорим о назначении и принципе действия протокола SNMP. Изначально протокол разрабатывался как инструмент для управления глобальной сетью. Однако благодаря гибкой структуре удалось приспособить SNMP для всех устройств сети и осуществлять контроль, наблюдение и настройки при помощи единой консоли. Все это послужило распространению протокола и его активному применению.

Работа SNMP строится на обмене информацией между менеджерами и агентами. Этот процесс осуществляется посредством протокола UDP. Реже используется TCP или протокол MAC-уровня.

В SNMP используется семь различных вариантов PDU, которые отвечают за получение данных с устройства, изменение или присваивание новых сведений, уведомления об ошибках, извлечение данных и т. д.

PDU состоит из конечного набора полей, в которых прописывается нужная информация. В частности, это поля:

Версия – указывает на используемую версию протокола.
Community (то есть пароль) – это определенная последовательность, которая описывает принадлежность SNMP к группе. Каждый тип PDU имеет свой идентификатор запроса (например, Set или Responde). Этот идентификатор помогает связать запрос и ответ.
Статус ошибки – число, которое описывает характер возникшей проблемы. Например, 0 обозначает отсутствие ошибок, а цифры 1–5 указывают на конкретный тип.
Индекс ошибки – индекс переменной, к которой относится полученная ошибка.

Функционирование SNMP подразумевает использование специальных сетевых портов. По умолчанию – это UDP-порты 161 и 162. Запросы поступают на порт SNMP 161. Далее с него отправляется ответ менеджеру. При отправке запроса он идентифицируется при помощи ID, что в дальнейшем позволяет связать запрос менеджера с поступившим ответом.

Порт 162 отвечает за прием ловушек агента. При использовании DLTS и TLS агент использует для пересылки сообщений порт 10162, а менеджер – 10161.

Мы подошли еще к одному важному элементу, который необходим для функционирования SNMP. Речь о ловушках, которые представляют собой способ коммуникации. Агент использует ловушки (Trap) в тех случаях, когда нужно сообщить менеджеру о каком-либо событии. Делается это по той причине, что менеджеры нередко отвечают за определенное количество устройств и несколько управляемых компонентов, поэтому не всегда могут вовремя отследить возникновение ошибки.

При получении ловушки, то есть уведомления, менеджер может выбрать нужное действие. Уведомления, которые присылает ловушка, обозначаются цифрами от 0 до 6. Код ошибки указывает на группу, к которой относится неполадка.

В SNMP используется два вида ловушек – помимо Trap, это еще и Inform. Разница в том, что второй тип ловушек предполагает подтверждение менеджера о ее получении.

Особенности применения

SNMP позволяет сисадмину работать с различными приложениями и облачными сервисами. Протокол имеет функционал для выполнения следующих операций:

перенастройка IP-адресов;
отправка запросов для контроля устройств;
сброс используемых паролей;
отслеживание нагрузки на сервера;
сбор информации о текущих ошибках;
мониторинг сообщений о неисправностях;
добавление сведений через сторонние OID и многое другое.

Существующие версии

Разработано три версии протокола, которые получили соответствующие названия – SNMPv1, SNMPv2c и SNMPv3. Все они активно используются даже сегодня, однако самой распространенной остается вторая версия. Расскажем о каждой разновидности подробнее:

Версия 1. Появилась еще в 80-е годы прошлого столетия. Ее главная особенность – это простота настройки, для использования протокола потребуется заполнить только строку пароля.
Версия 2. Стала использоваться спустя десятилетие после первой версии SNMP. Помимо стандартного функционала первой версии, новая – включила в себя ловушку Inform и дополнительный запрос GetBulk. Также была существенно доработана безопасность инструмента. Ключевая особенность – наличие двух способов взаимодействия с устройствами, использующими SNMPv1, – через прокси-агенты или двуязычную систему управления. Поддержка этой версии SNMP выполняется до сих пор, так как она наиболее практична в применении.
Версия 3. Появилась в конце 90-х годов. В отличие от предыдущей модификации, в ней имелась криптографическая защита, позволившая упростить удаленную настройку и управление объектами.

Вопросы безопасности

Протокол SNMP создавался в те времена, когда угроза взлома и несанкционированного доступа к данным была практически нулевой. Поэтому разработчики не уделяли этой проблеме особого внимания. Версия SNMPv1 практические не имеет защиты от взлома, чем могут воспользоваться злоумышленники.

Вторая версия разрабатывалась с учетом анализа предыдущих недочетов и ошибок протокола. Эта версия SNMP стала более безопасной, однако на деле ее сложно назвать самой стабильной и надежной.

Практически все ошибки безопасности удалось решить только в третьей версии. Для обеспечения безопасности в протоколе применяется несколько моделей: Community-based, Party-based и User-based Security.

Выводы

Сегодня протокол SNMP является наиболее простым и эффективным методом сбора и передачи данными между сетевыми устройствами, мониторинга и управления их работой. Особенно актуальным применение такого протокола является при совмещении устройств, функционирующих на разном ПО и выпущенных разными вендорами. SNMP прост в работе, достаточно надежный, а самое главное – полностью бесплатный для использования. Этим не может похвастать практически ни один существующий набор правил.
